1.2 Componentes Estructurales del Avión

Introducción: ¿Por qué es importante conocer la estructura del avión?

Como Tripulante de Cabina de Pasajeros, conocer la estructura del avión no es solo teoría - es conocimiento práctico que te ayudará a:

• Entender dónde están ubicados los equipos de emergencia
• Saber por qué las evacuaciones se realizan de determinada manera
• Comprender las instrucciones de los pilotos
• Reconocer situaciones anormales

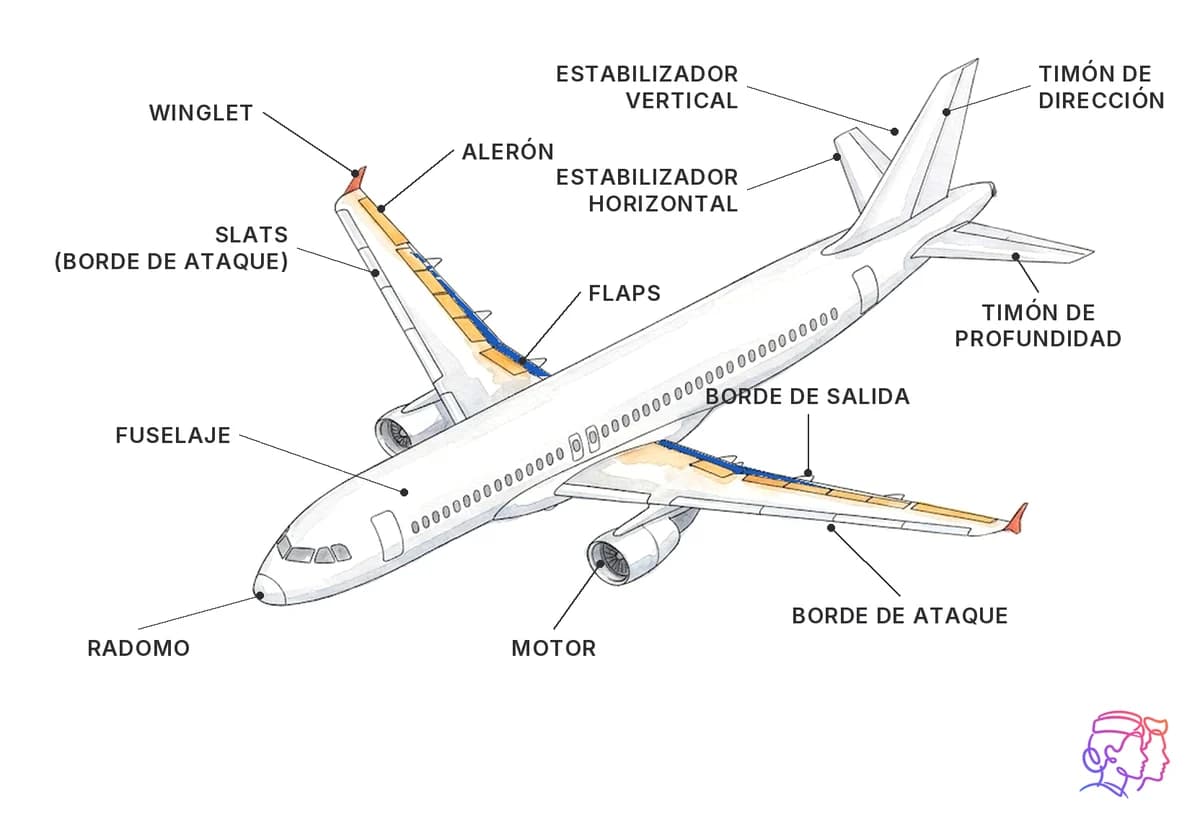

1. FUSELAJE: El Cuerpo del Avión

El fuselaje es el cuerpo principal del avión, con forma de "tubo" alargado. Es donde pasas la mayor parte de tu tiempo de trabajo.

Estructura del Fuselaje

El fuselaje está construido como una "piel" reforzada:

División del Fuselaje

PARTE SUPERIOR (Cabina presurizada):

1. Cockpit o Cabina de Mando (zona delantera)

• Asientos de los pilotos
• Instrumentos de vuelo y navegación
• Equipos de radar meteorológico
• Acceso restringido - puerta reforzada desde el 11-S

1. Cabina de Pasaje

• Asientos de pasajeros organizados por clases (Primera, Business, Turista)
• Zonas de servicio: galleys (cocinas) y lavabos
• Los aviones "Combi" pueden transportar carga en parte de esta zona

1. Cola

• Parte trasera del fuselaje
• Aloja equipos auxiliares del avión (APU)
• Generalmente zona de servicio trasera

PARTE INFERIOR (Bajo la cabina de pasajeros):

1. Bodegas de Carga

• Para equipaje facturado y mercancías
• Pueden ser presurizadas y climatizadas (importante para animales o mercancías especiales)
• Sistema de extinción de incendios automático

1. Alojamiento del Tren de Aterrizaje

• Compartimentos donde se recoge el tren cuando está retraído

1. Depósitos de Combustible Auxiliares

• Aunque los principales están en las alas, algunos aviones tienen tanques extra en el fuselaje

Puertas del Avión

Las puertas se nombran según su posición:

• Número: De morro a cola (1, 2, 3, 4...)
• Letra: L (Left/Izquierda) o R (Right/Derecha)

Ejemplo: Puerta 2L = Segunda puerta, lado izquierdo

Características de las puertas:

• Apertura hacia dentro (por la presión diferencial)
• Operables desde interior y exterior
• Toboganes de evacuación integrados (en aviones comerciales)
• Indicadores de armado/desarmado

Salidas de Emergencia

La normativa exige que todos los pasajeros puedan evacuar en 90 segundos utilizando solo el 50% de las salidas disponibles.

Tipos de salidas:

1. Puertas principales - Con tobogán inflable
2. Salidas de emergencia sobre las alas - Ventanas que se retiran
3. Ventanillas de cockpit - Para evacuación de pilotos

2. ALAS: Las Superficies Sustentadoras

Las alas son el elemento fundamental del vuelo - donde se genera la sustentación.

Posición de las Alas respecto al Fuselaje

Estructura Interna del Ala

Las alas no son sólidas - tienen estructura interna:

• Largueros: Vigas principales que soportan la carga
• Costillas: Dan forma aerodinámica al perfil
• Espacios internos: Utilizados como depósitos de combustible

¿Por qué el combustible va en las alas?

1. Equilibrio: Mantiene el centro de gravedad estable
2. Alivio de cargas: El peso del combustible contrarresta las fuerzas de sustentación
3. Seguridad: Alejado de la cabina de pasajeros

3. EMPENAJE: La Cola del Avión

El empenaje es la sección de cola, crucial para la estabilidad y control del avión.

Componentes del Empenaje

4. TREN DE ATERRIZAJE

Sistema que permite al avión moverse en tierra y absorber el impacto del aterrizaje.

Funciones del Tren de Aterrizaje

• Soportar el peso del avión en tierra
• Permitir el movimiento en superficie (rodaje)
• Absorber el impacto del aterrizaje
• Proporcionar frenado

Tipos de Tren de Aterrizaje

Por configuración:

Por retracción:

Sistema de Frenos

• Ubicación: Ruedas del tren principal (no en la rueda de morro)
• Funcionamiento: Sistema hidráulico
• Frenado independiente: Cada rueda puede frenarse por separado (ayuda en virajes en tierra)

5. GRUPO PROPULSOR (MOTORES)

Los motores proporcionan el empuje necesario para vencer la resistencia y mover el avión.

Numeración de Motores

Los motores se numeran desde la izquierda:

• En un bimotor: Motor 1 (izquierda), Motor 2 (derecha)
• En un cuatrimotor: 1-2-3-4 (de izquierda a derecha)

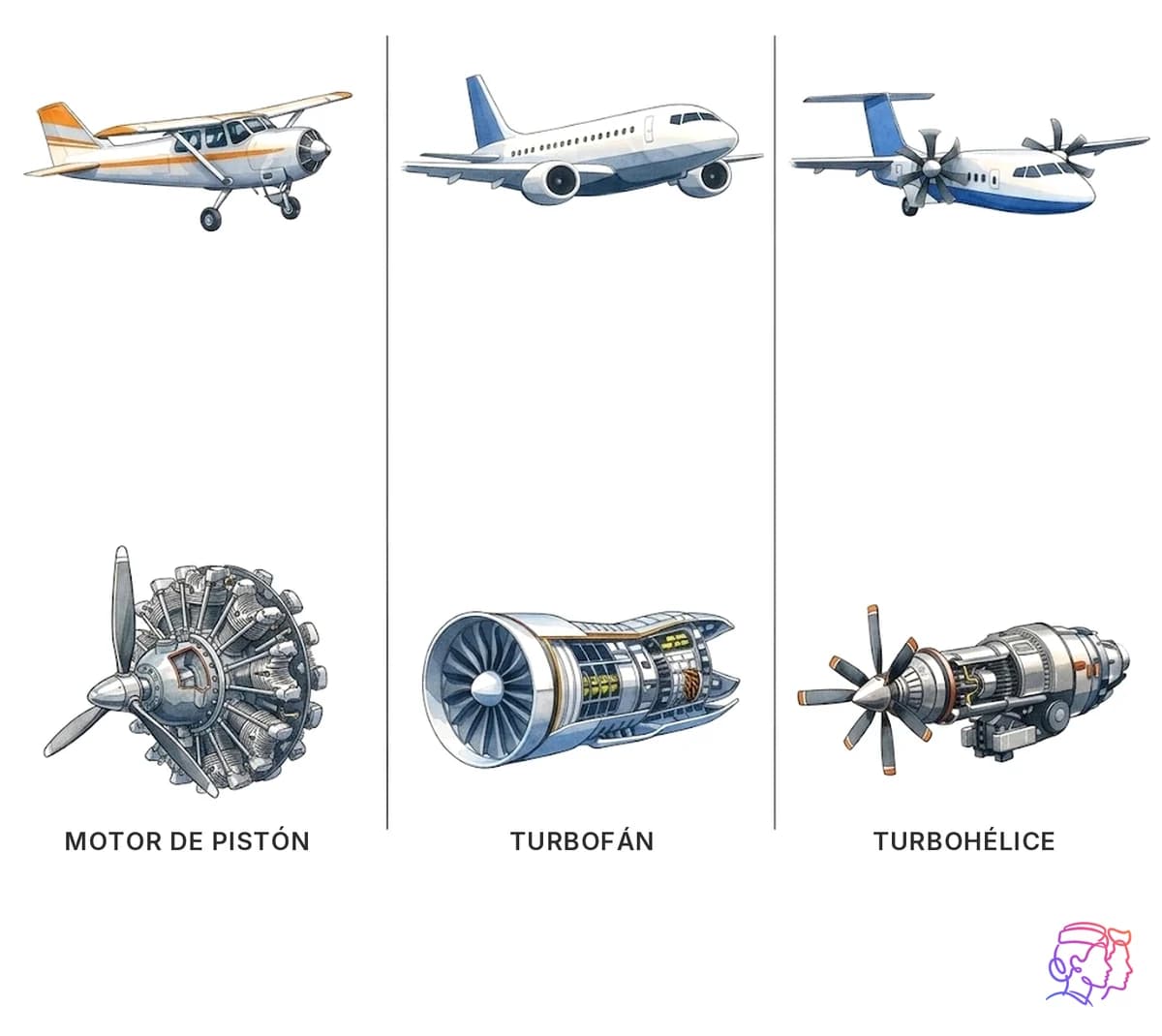

Tipos de Motores de Aviación

Motores Alternativos (Pistón)

• Funcionamiento similar a un motor de coche
• Mueven una hélice
• Uso: Aviación general, aviones pequeños
• Ventaja: Economía a bajas velocidades y altitudes

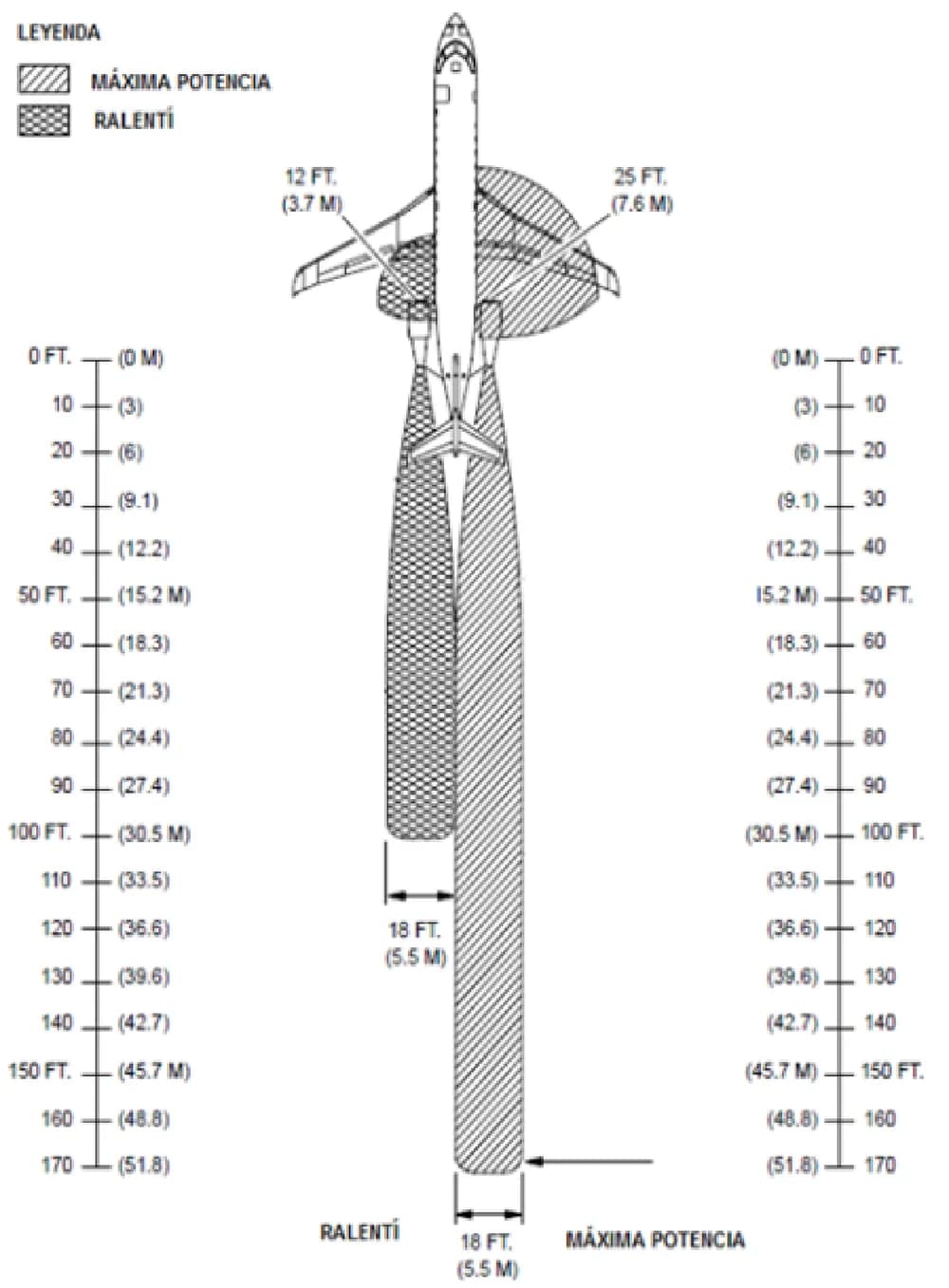

Motores de Reacción (Turbinas)

TURBORREACTOR PURO (Turbojet)

• Los gases expulsados generan directamente el empuje
• Principio: 3ª Ley de Newton (acción-reacción)
• Componentes: Difusor → Compresor → Cámara de combustión → Turbina → Tobera
• Desventajas: Muy ruidoso, alto consumo
• Uso actual: Principalmente militar

TURBOFÁN (Motor de doble flujo)

• Gran ventilador frontal (fan) que mueve aire frío por fuera del núcleo
• El aire frío representa el 70-80% del empuje total
• Ventajas:
• Mucho más silencioso (el aire frío "envuelve" los gases calientes)
• Mayor eficiencia de combustible
• Mayor empuje
• Uso: Prácticamente toda la aviación comercial moderna

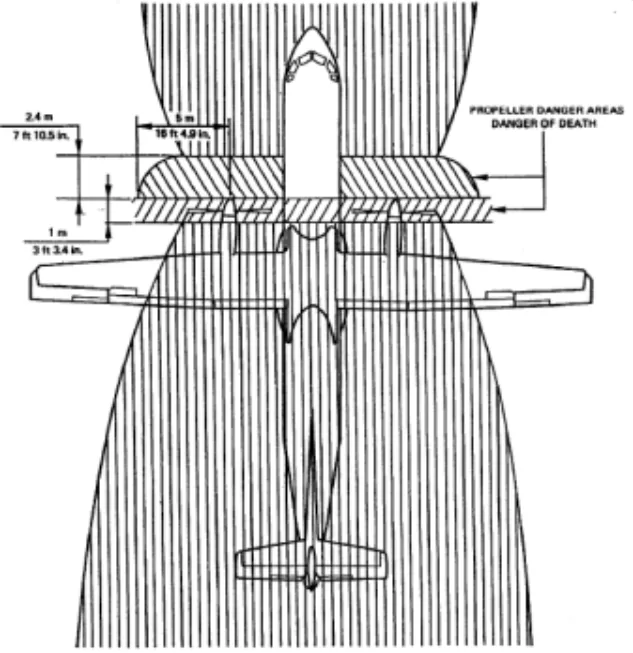

TURBOHÉLICE (Turboprop)

• La turbina mueve una hélice a través de una caja reductora
• Ventajas: Gran economía, bueno para distancias cortas
• Uso: Aviación regional (ATR, Dash 8)

Inversores de Empuje (Reversas)

Dispositivos que invierten el flujo de gases para ayudar al frenado tras el aterrizaje.

• Se activan solo en tierra
• Producen un rugido característico al aterrizar
• Reducen el desgaste de los frenos

6. HELICÓPTEROS: Estructura Específica

Aunque como TCP principalmente trabajarás en aviones, es importante conocer la estructura básica del helicóptero:

Partes Principales

• Fuselaje: Similar al avión pero sin alas
• Rotor principal: Genera sustentación y propulsión
• Rotor de cola: Contrarresta el torque del rotor principal
• Tren de aterrizaje: Puede ser con ruedas o patines

Control de Vuelo en Helicóptero

• Cíclico: Controla la inclinación del rotor (dirección de vuelo)
• Colectivo: Controla el ángulo de todas las palas simultáneamente (ascenso/descenso)
• Pedales: Controlan el rotor de cola (guiñada)

Resumen para el Examen AESA

Preguntas de Autoevaluación

1. ¿Por qué las puertas del lado izquierdo se usan para embarque de pasajeros?
2. ¿Qué componentes forman la estructura del fuselaje?
3. ¿Por qué se almacena el combustible en las alas?
4. ¿Cuál es la diferencia entre un turborreactor puro y un turbofán?
5. ¿Para qué sirven los inversores de empuje (reversas)?
