1.3 Aerodinámica y Principios de Vuelo

Introducción: ¿Cómo es posible que vuele un avión?

Esta es probablemente la pregunta más fundamental de la aviación. Un avión de pasajeros puede pesar más de 200 toneladas, y sin embargo, se eleva y se mantiene en el aire. ¿Cómo es posible?

La respuesta está en la aerodinámica - el estudio del comportamiento del aire en movimiento y las fuerzas que genera sobre los cuerpos que atraviesa.

Propiedades Físicas del Aire

Para entender el vuelo, primero debemos entender el medio en el que volamos: el aire.

Composición del Aire

La atmósfera terrestre está compuesta por una mezcla de gases:

Dato importante: Esta composición porcentual permanece constante a lo largo de toda la atmósfera (hasta unos 80 km de altura). Lo que cambia es la presión total, lo que significa que hay menos moléculas de todo - incluyendo oxígeno - a mayor altura.

TEMPERATURA

La temperatura es una medida del movimiento de las moléculas del aire (energía cinética). A mayor movimiento molecular, mayor temperatura.

¿Por qué importa la temperatura para el vuelo?

• Afecta a la densidad del aire (aire caliente es menos denso)
• Afecta a la velocidad del sonido
• Afecta al rendimiento de los motores

Escalas de temperatura:

• Celsius (°C): Uso común en Europa
• Fahrenheit (°F): Uso común en EE.UU.
• Kelvin (K): Escala absoluta, usada en ciencia

Gradiente Vertical de Temperatura Estándar (en la Troposfera):

La temperatura disminuye con la altura a un ritmo predecible:

• 2°C cada 1.000 pies (o 6,5°C cada 1.000 metros)
• Hasta llegar a la Tropopausa (aproximadamente 36.000 pies), donde se estabiliza en unos -56°C

Ejemplo práctico:

• Temperatura a nivel del mar: 15°C (día estándar)
• Temperatura a 10.000 pies: 15°C - (10 × 2°C) = -5°C
• Temperatura a 35.000 pies: 15°C - (35 × 2°C) = -55°C

Por esto, aunque haga calor en el aeropuerto, los aviones de crucero vuelan en ambientes extremadamente fríos.

DENSIDAD

La densidad es la masa de aire por unidad de volumen (kg/m³). Es una propiedad crucial para el vuelo.

¿Por qué importa la densidad?

• A mayor densidad, más moléculas de aire impactan contra el ala
• Más impactos = mayor sustentación
• También significa mayor resistencia al avance

Factores que afectan la densidad:

Concepto clave - Altitud Densidad: Es la altitud "equivalente" en condiciones estándar. Un aeropuerto a 2.000 pies en un día muy caluroso puede tener una "altitud densidad" de 4.000 pies - el avión se comportará como si estuviera a esa altura.

PRESIÓN ATMOSFÉRICA

La presión es la fuerza que ejercen las moléculas del aire sobre una superficie. Es literalmente el "peso" de la columna de aire que está por encima.

Presión atmosférica estándar a nivel del mar:

La presión disminuye con la altura:

• A 18.000 pies: aproximadamente 500 mb (la mitad)
• A 36.000 pies: aproximadamente 250 mb (un cuarto)

Por esto los aviones necesitan presurización - para mantener una presión interior suficiente para respirar.

La Atmósfera Estándar (ISA)

Para poder comparar rendimientos y hacer cálculos, la OACI definió la Atmósfera Estándar Internacional (ISA):

Cuando las condiciones reales difieren de ISA, hablamos de ISA+ o ISA-. Por ejemplo, si a nivel del mar hace 25°C, estamos en condiciones ISA+10.

Dinámica de Fluidos: Los Principios del Vuelo

El Efecto Venturi

Giovanni Battista Venturi descubrió un fenómeno fundamental: cuando un fluido pasa por un estrechamiento, su velocidad aumenta y su presión disminuye.

Ejemplo cotidiano: Cuando cubres parcialmente la salida de una manguera con el dedo, el agua sale más rápido - eso es el efecto Venturi.

Aplicación al ala: El perfil del ala está diseñado para que el aire tenga que recorrer un camino más largo por la parte superior (extradós), lo que equivale a un "estrechamiento" del flujo.

El Principio de Bernoulli

Daniel Bernoulli (1738) formuló una ley fundamental:

En un fluido en movimiento, la energía total permanece constante. Si la velocidad aumenta, la presión debe disminuir para mantener esa energía constante.

La ecuación simplificada: Presión + Velocidad = Constante

Esto significa:

• Donde el aire va MÁS RÁPIDO → presión MÁS BAJA
• Donde el aire va MÁS LENTO → presión MÁS ALTA

¿Cómo genera sustentación un ala?

Combinando Venturi y Bernoulli:

1. El ala tiene un perfil curvo (perfil alar)
2. El aire que pasa por arriba (extradós) debe recorrer un camino más largo
3. Para llegar al mismo tiempo que el aire de abajo, va más rápido
4. Por Bernoulli, mayor velocidad = menor presión arriba
5. La presión es mayor abajo (intradós) que arriba
6. Esta diferencia de presión empuja el ala hacia arriba = SUSTENTACIÓN

Anatomía del Ala: El Perfil Alar

El perfil alar es la sección transversal del ala - su forma es el resultado de décadas de investigación aerodinámica.

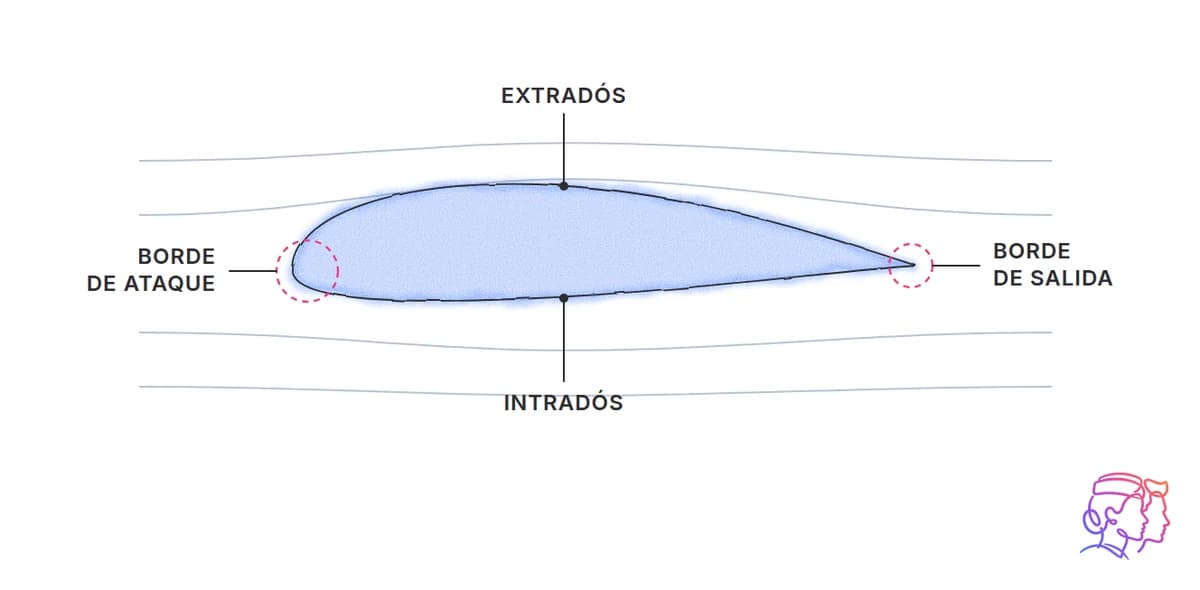

Partes del Perfil Alar

Características del Ala Completa

El Ángulo de Ataque: Concepto Crucial

El ángulo de ataque es el ángulo formado entre la cuerda del ala y la dirección del viento relativo (la dirección del aire respecto al avión).

Relación con la sustentación:

• A mayor ángulo de ataque → mayor sustentación (hasta cierto punto)
• Esto se debe a que se aumenta la diferencia de presión entre extradós e intradós

PERO CUIDADO - La Pérdida (Stall):

• Si el ángulo de ataque es demasiado grande (típicamente 15-20°)
• El flujo de aire sobre el extradós se desprende y se vuelve turbulento
• La sustentación colapsa bruscamente = PÉRDIDA
• El avión deja de volar y cae

Esto es independiente de la velocidad - un avión puede entrar en pérdida a cualquier velocidad si el ángulo de ataque es excesivo.

Las Cuatro Fuerzas del Vuelo

Un avión en vuelo está sometido a cuatro fuerzas que deben estar en equilibrio:

1. SUSTENTACIÓN (Lift) - L

• Fuerza perpendicular a la dirección del vuelo
• Generada principalmente por las alas
• Basada en el Principio de Bernoulli
• Aumenta con: mayor velocidad, mayor ángulo de ataque, mayor densidad del aire, mayor superficie alar

2. PESO (Weight) - W

• Fuerza hacia abajo (hacia el centro de la Tierra)
• Causada por la gravedad
• Actúa en el Centro de Gravedad (C.G.)
• Es la suma de: estructura + combustible + pasajeros + carga

El Centro de Gravedad (C.G.):

• Punto donde todo el peso del avión "se concentra"
• No es fijo - cambia con la distribución de pasajeros, carga y consumo de combustible
• Su posición es crítica para la estabilidad

3. EMPUJE (Thrust) - T

• Fuerza hacia adelante
• Generada por los motores
• Vence la resistencia para permitir el avance
• Medido en libras de fuerza (lbf) o Newtons (N)

4. RESISTENCIA (Drag) - D

• Fuerza hacia atrás, opuesta al avance
• Se divide en dos tipos:

a) Resistencia Inducida:

• Generada como "efecto secundario" de producir sustentación
• Los vórtices en las puntas del ala "roban" energía
• Disminuye al aumentar la velocidad

b) Resistencia Parásita:

• Causada por la fricción del aire con la superficie del avión
• Incluye la resistencia de forma (perfil del fuselaje, motores, etc.)
• Aumenta con la velocidad (proporcional al cuadrado de la velocidad)

Resistencia Total = Inducida + Parásita

Equilibrio de Fuerzas

Vuelo recto y nivelado (crucero):

• Sustentación = Peso (no sube ni baja)
• Empuje = Resistencia (velocidad constante)

Ascenso:

• Sustentación + Componente del empuje > Peso
• Empuje > Resistencia

Descenso:

• Sustentación < Peso
• Empuje puede ser menor que la resistencia (desciende por gravedad)

Centro de Gravedad y Centro Aerodinámico

Centro de Gravedad (C.G.)

Es el punto donde actúa la fuerza del peso. El avión "pivota" alrededor de este punto.

Posición del C.G.:

• Se expresa como porcentaje de la Cuerda Aerodinámica Media (MAC)
• Típicamente debe estar entre el 15% y 35% MAC
• Su posición correcta es crucial para la estabilidad

Centro Aerodinámico

Es el punto donde actúa la fuerza de sustentación. Aproximadamente al 25% de la cuerda del ala.

Relación C.G. - Centro Aerodinámico

Por esto es tan importante la correcta distribución de pasajeros y carga - afecta directamente a la seguridad del vuelo.

La Hoja de Carga y Centrado

Antes de cada vuelo, se calcula el peso y centrado del avión:

• Peso Operativo en Vacío (DOW): Avión + tripulación + equipamiento
• Carga de Pago: Pasajeros + equipaje + carga
• Combustible
• Peso al Despegue (TOW)

La Hoja de Carga documenta que el avión está dentro de los límites de:

• Peso máximo de despegue (MTOW)
• Peso máximo de aterrizaje (MLW)
• Límites de Centro de Gravedad

El Sobrecargo supervisa que la distribución real coincida con lo calculado.

Resumen para el Examen AESA

Preguntas de Autoevaluación

1. ¿Por qué el aire va más rápido por el extradós que por el intradós?
2. ¿Qué ocurre si el ángulo de ataque es demasiado grande?
3. ¿Por qué es peligroso un C.G. muy retrasado?
4. ¿Cuáles son las cuatro fuerzas del vuelo y en qué dirección actúa cada una?
5. ¿Por qué los aviones tienen peor rendimiento en días calurosos?
