1.4 Movimientos y Mandos de Vuelo

Introducción: ¿Cómo se Controla un Avión?

Un avión no se conduce como un coche - se mueve en tres dimensiones. Para entender cómo los pilotos controlan la aeronave, primero debemos comprender los tres ejes de movimiento y las superficies de control que permiten maniobrar.

Los Tres Ejes del Avión

El avión tiene tres ejes imaginarios que se cruzan en el centro de gravedad. Cada eje permite un tipo diferente de movimiento.

1. EJE LONGITUDINAL (Eje X)

• Dirección: Une el morro con la cola
• Movimiento: ALABEO (Roll) - también llamado "balance"
• Descripción: El avión "rueda" lateralmente, una ala sube mientras la otra baja
• Control: ALERONES

¿Cuándo se usa el alabeo?

• Para iniciar un viraje (giro)
• Para corregir la posición lateral del avión
• Para contrarrestar el efecto del viento cruzado

2. EJE TRANSVERSAL (Eje Y) - También llamado "Lateral"

• Dirección: Une ambas puntas de las alas, perpendicular al fuselaje
• Movimiento: CABECEO (Pitch)
• Descripción:
• Morro sube = "encabritado" o "nose up"
• Morro baja = "picado" o "nose down"
• Control: TIMÓN DE PROFUNDIDAD (Elevator)

¿Cuándo se usa el cabeceo?

• Para ascender o descender
• Para rotar en el despegue
• Para ajustar la actitud de vuelo
• En el "flare" del aterrizaje (levantar el morro antes de tocar)

3. EJE VERTICAL (Eje Z)

• Dirección: Perpendicular al suelo, pasa por el centro del avión
• Movimiento: GUIÑADA (Yaw)
• Descripción: El morro gira a izquierda o derecha (como un coche girando)
• Control: TIMÓN DE DIRECCIÓN (Rudder)

¿Cuándo se usa la guiñada?

• Para coordinar los virajes
• Para contrarrestar el viento cruzado en aterrizaje
• Para compensar la asimetría de empuje si falla un motor
• Para el rodaje direccional en tierra

Resumen de Ejes y Movimientos

Superficies de Control: Los Mandos Primarios

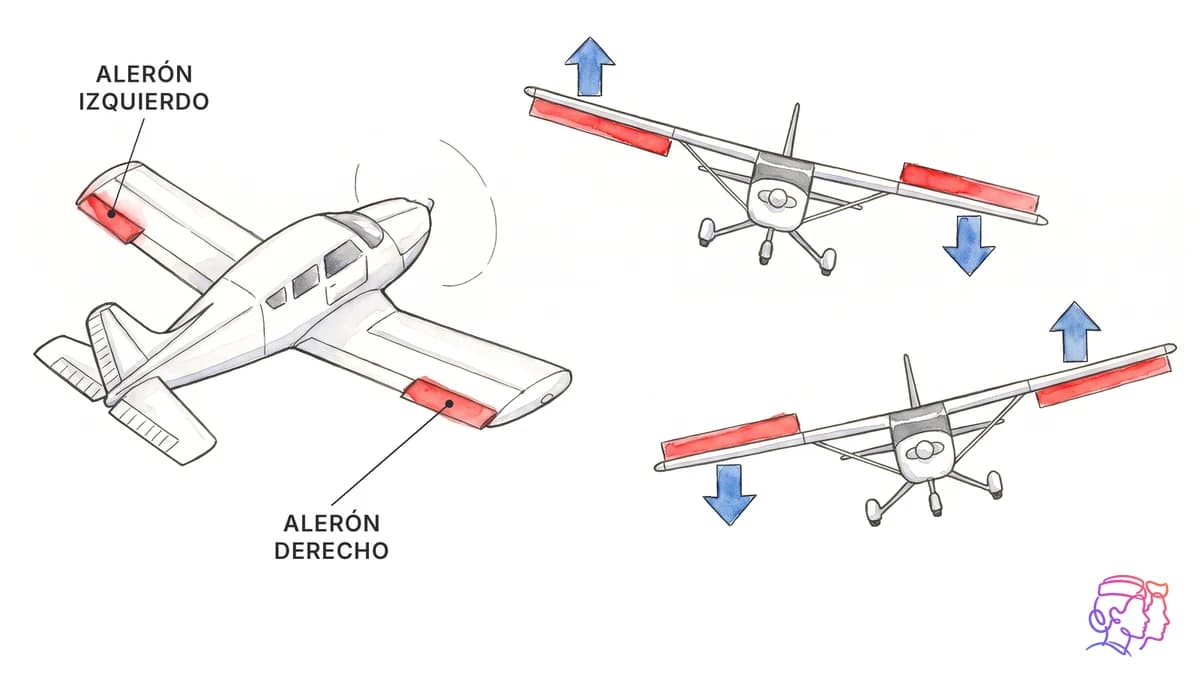

ALERONES (Control del Alabeo)

Ubicación: Borde de salida de las alas, cerca de las puntas

Funcionamiento - Sistema Diferencial: Los alerones trabajan de forma opuesta: cuando uno sube, el otro baja.

Ejemplo: Para girar a la derecha:

1. El piloto mueve el volante/sidestick a la derecha
2. El alerón derecho SUBE → el ala derecha BAJA
3. El alerón izquierdo BAJA → el ala izquierda SUBE
4. El avión se inclina (alabea) hacia la derecha
5. La sustentación inclinada "tira" del avión hacia la derecha → VIRAJE

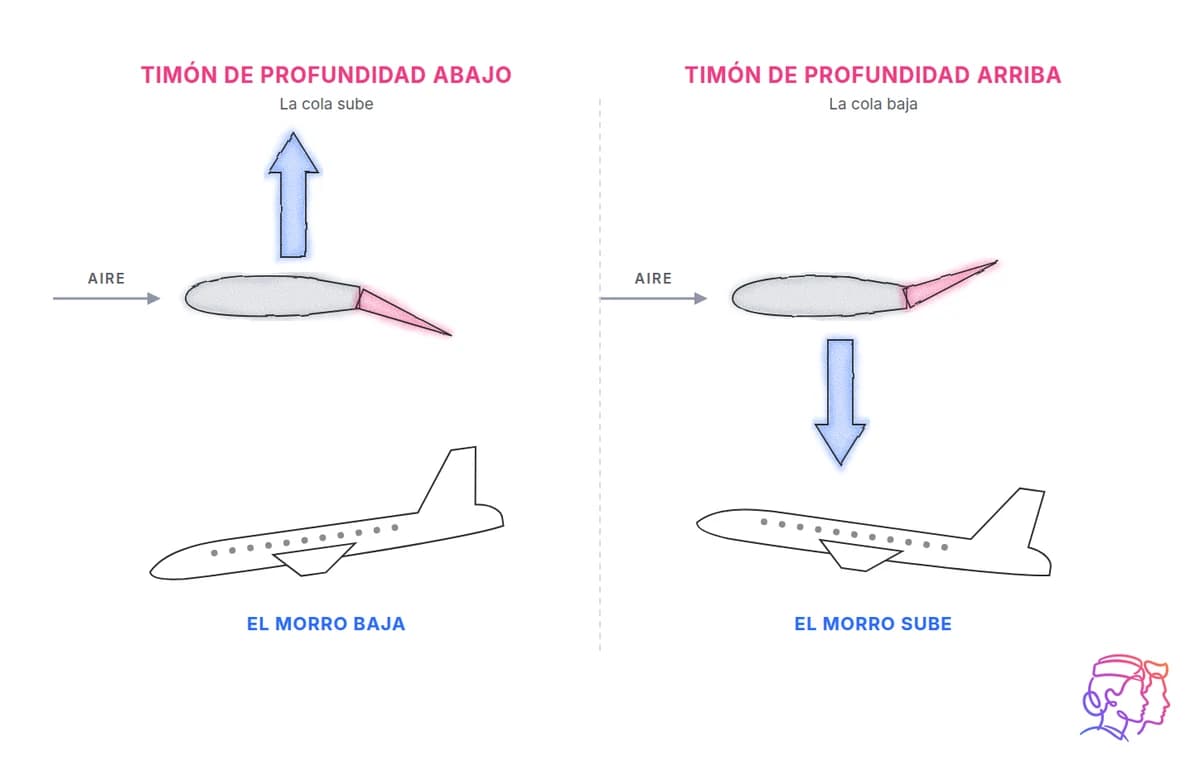

TIMÓN DE PROFUNDIDAD (Elevator - Control del Cabeceo)

Ubicación: En el borde de salida del estabilizador horizontal (cola)

Funcionamiento:

Estabilizador Horizontal Completo (Stabilator): Algunos aviones tienen todo el estabilizador horizontal móvil, no solo el elevador. Proporciona mayor autoridad de control.

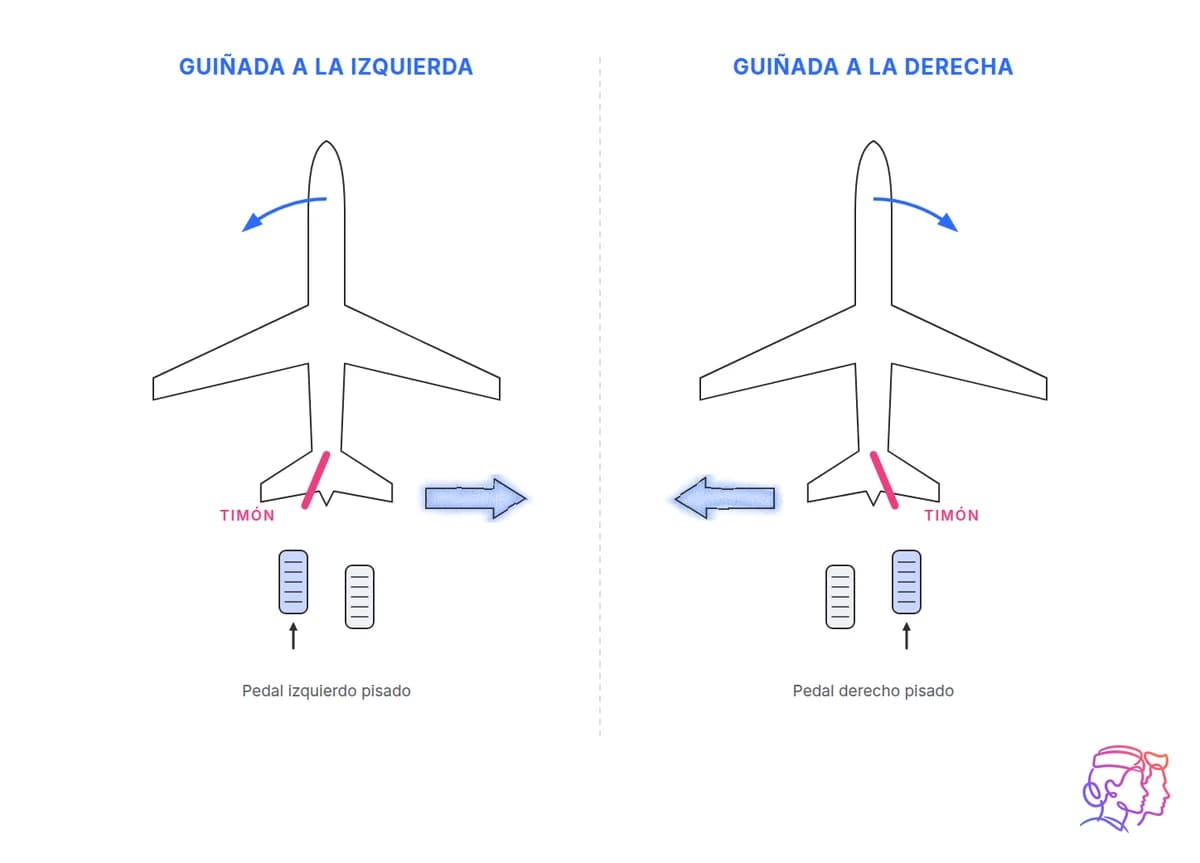

TIMÓN DE DIRECCIÓN (Rudder - Control de la Guiñada)

Ubicación: En el borde de salida del estabilizador vertical (deriva)

Funcionamiento:

Importancia del Rudder:

• Los virajes NO se hacen principalmente con el rudder (como en un barco)
• Se usa para coordinar el viraje iniciado con los alerones
• Fundamental para contrarrestar la asimetría de empuje con un motor inoperativo
• Esencial para aterrizajes con viento cruzado

Mandos Secundarios

COMPENSADORES (Trim Tabs)

Son pequeñas aletas ubicadas en los bordes de salida de los mandos primarios.

Función:

• Contrarrestar las cargas aerodinámicas
• Permitir vuelo estable sin mantener presión constante en los mandos
• Reducir la fatiga del piloto

Tipos:

• Trim de Profundidad (Pitch Trim): El más usado, ajusta la actitud del avión
• Trim de Alabeo (Roll Trim): Compensa asimetrías laterales
• Trim de Dirección (Rudder Trim): Compensa la guiñada (ej: con un motor parado)

DISPOSITIVOS HIPERSUSTENTADORES

Modifican el perfil alar para permitir vuelo a baja velocidad (despegue y aterrizaje).

¿Por qué son necesarios?

• La sustentación depende de la velocidad
• A baja velocidad, se necesita más sustentación por unidad de superficie
• Los hipersustentadores aumentan la superficie alar efectiva y la curvatura del perfil

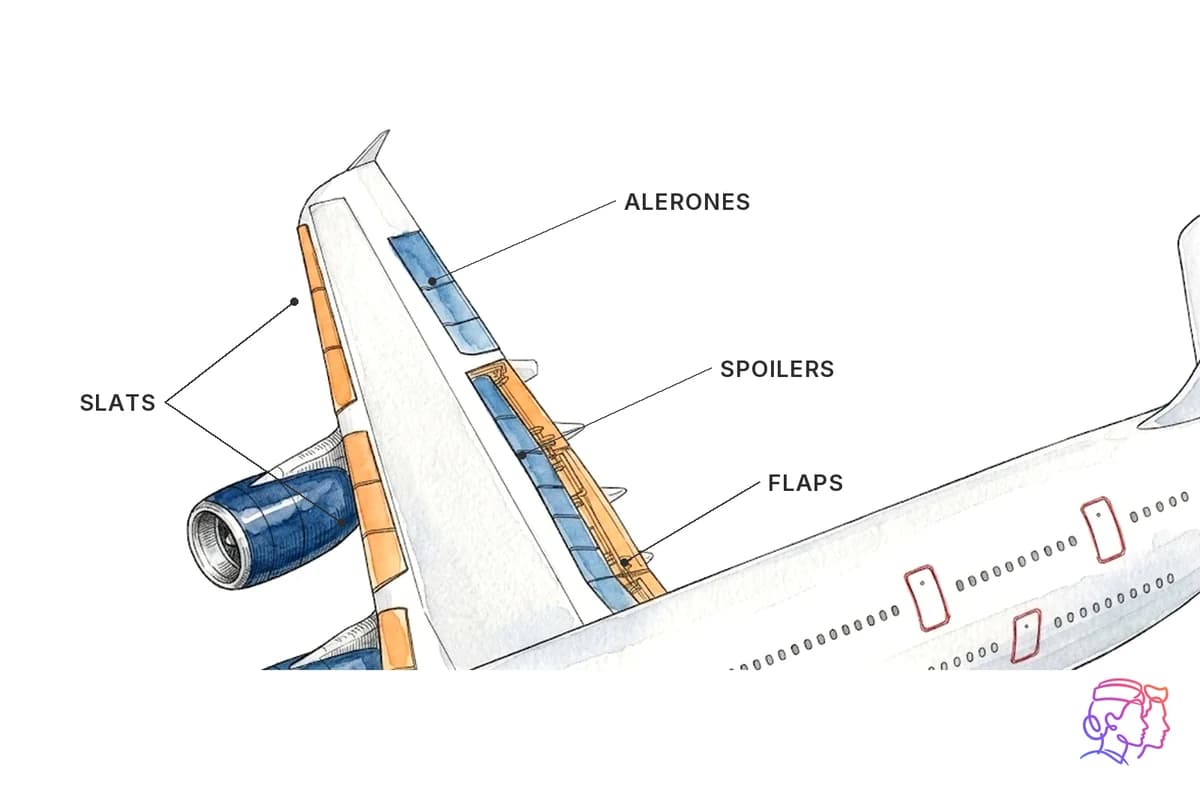

SLATS (Borde de Ataque)

Ubicación: Borde de ataque del ala (parte delantera)

Función:

• Se extienden hacia adelante y hacia abajo
• Crean una ranura que permite al aire fluir más suavemente sobre el extradós
• Retrasan la pérdida (stall) al permitir mayores ángulos de ataque

FLAPS (Borde de Salida)

Ubicación: Borde de salida del ala, entre el fuselaje y los alerones

Función:

• Aumentan la curvatura del perfil alar
• Aumentan la superficie alar
• Generan más sustentación a baja velocidad

Tipos de Flaps:

Posiciones típicas de Flaps:

• 0° (retraídos): Crucero
• 5-15°: Despegue
• 25-40°: Aterrizaje

Efectos de los Flaps:

SPOILERS / SPEED BRAKES (Frenos Aerodinámicos)

Ubicación: Parte superior del ala

Funciones:

1. En vuelo (Speed Brakes):

• Aumentan la resistencia para desacelerar
• Permiten descensos más rápidos sin ganar velocidad

1. En tierra (Ground Spoilers):

• Se despliegan completamente tras el aterrizaje
• Destruyen la sustentación - ponen el peso sobre las ruedas
• Mejoran la eficacia de los frenos
• Reducen la distancia de frenado

1. Spoilers Diferenciales (Roll Spoilers):

• Se despliegan solo en un ala para ayudar en los virajes
• Complementan a los alerones a alta velocidad

Contaminación de las Superficies: El Peligro del Hielo

¿Por qué es peligroso el hielo en un avión?

El hielo que se forma en las superficies del avión es uno de los mayores peligros en aviación. Afecta principalmente al borde de ataque de las alas.

Efectos del hielo:

Tipos de Formación de Hielo

Sistemas Anti-hielo y Deshielo

En tierra:

• Tratamiento con fluidos de deshielo (calientes, retiran el hielo existente)
• Tratamiento con fluidos anti-hielo (previenen formación durante un tiempo limitado)

En vuelo:

• Botas neumáticas: Se inflan para romper el hielo (aviones de hélice)
• Aire caliente sangrado: De los motores, calienta los bordes de ataque
• Resistencias eléctricas: Calientan zonas críticas

Carga y Centrado: Por qué Importa la Distribución del Peso

La Hoja de Carga

Antes de cada vuelo se elabora la Hoja de Carga y Centrado que garantiza:

• El peso total está dentro de los límites
• El centro de gravedad está en la posición correcta

Límites de Peso

¿Por qué MLW < MTOW? El tren de aterrizaje y la estructura están diseñados para absorber cierto impacto. Un avión muy pesado aterrizando puede dañar la estructura. Por eso, si hay emergencia poco después del despegue, a veces hay que liberar combustible antes de aterrizar.

Efectos de un C.G. Mal Posicionado

El C.G. retrasado es más peligroso porque el avión se vuelve inestable y tiende a entrar en pérdida.

El Rol del TCP en la Carga y Centrado

Como TCP, tu responsabilidad incluye:

• Asegurar que los pasajeros ocupen los asientos asignados
• Informar de cambios significativos (muchos asientos vacíos en una zona)
• Verificar que el equipaje de mano esté correctamente estibado
• Conocer el peso máximo permitido en los compartimentos superiores

Resumen para el Examen AESA

Preguntas de Autoevaluación

1. ¿Qué mando controla el alabeo y cómo funciona?
2. ¿Por qué los flaps aumentan tanto la sustentación como la resistencia?
3. ¿Cuál es la función de los spoilers en tierra tras el aterrizaje?
4. ¿Por qué es más peligroso un C.G. retrasado que adelantado?
5. ¿Qué tipo de hielo es más peligroso y por qué?
